陶瓷谐振器分为插件陶振和陶瓷贴片晶振，主要晶振封装有ZTT、ZTA、ZTTCC、ZTTCV、ZTTCW、ZTTCR等晶振型号。
陶瓷晶振7234 常用频点3.58MHZ、4MHZ、6MHZ等，可完全替代MURATA 村田型号CSTCC4M00系列。
陶瓷晶振4520 常用频点4MHZ、6MHZ等，可完全替代MURATA 村田型号CSTCR4M00系列。
陶瓷晶振3731 常用频点12MHZ、16MHZ、24MHZ等，可完全替代MURATA 村田型号CSTCV12M00系列。
以下频率点都有现货库存，欢迎咨询。

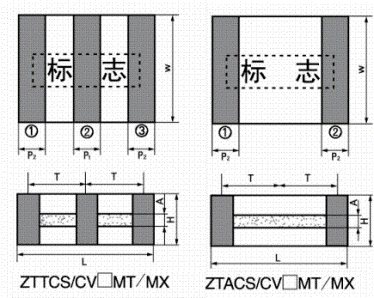

型 号
L
W
H
P1
P2
T
ZTACS□MT/MX
4.7±0.2
4.1±0.2
(1.2+A)±0.2
1.0±0.2
0.8±0.2
3.9±0.2
ZTTCS□MT/MX
4.7±0.2
4.1±0.2
(1.2+A)±0.2
1.0±0.2
0.8±0.2
1.95±0.2
ZTACV□MT/MX
3.7±0.2
3.1±0.2
(1.0+A)±0.2
0.9±0.2
0.7±0.2
3.0±0.2
ZTTCV□MT/MX
3.7±0.2
3.1±0.2
(1.0+A)±0.2
0.9±0.2
0.7±0.2
1.5±0.2
|
型 号 |
频率范围 （MHz） |
频率精度 （%） |
温度稳定性 （-25-+85℃）（%） |
工作温度 （℃） |
老化率 （10年） （%） |
|
ZTACS□MT |
6.00-13.00 |
±0.5 |
0.4 |
-25-85 |
0.3 |
|
ZTTCS□MT |
|||||
|
ZTACV□MT |
8.00-13.00 |
±0.5 |
0.4 |
-25-85 |
0.3 |
|
ZTTCV□MT |
|||||
|
ZTACS□MX |
13.01-60.00 |
±0.5 |
0.3 |
-25-85 |
0.3 |
|
ZTTCS□MX |
|||||
|
ZTACV□MX |
16.00-60.00 |
±0.5 |
0.3 |
-25-85 |
0.3 |
|
ZTTCV□MX |
